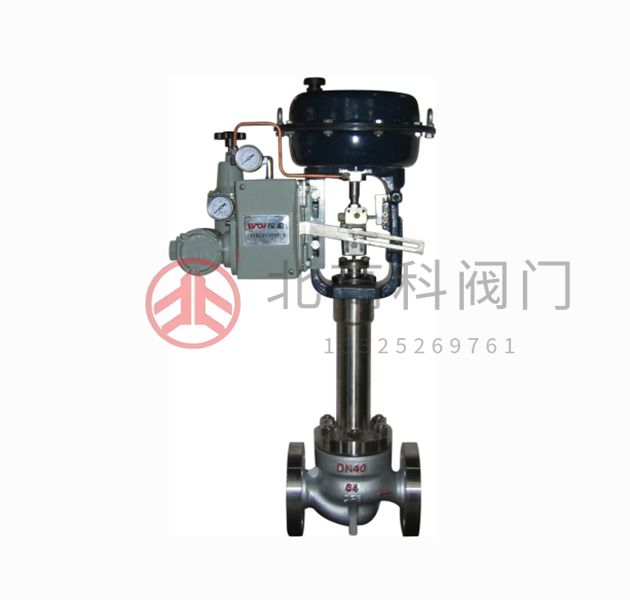

HCB型 氣動散熱型調節閥是壓力平衡式調節閥，閥內流體通道呈S流體線型，還設有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。
閥 體
型式：直通雙座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L）,參考流量特性曲線圖
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程
高容量閥芯
公稱通徑（mm） | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
閥座直徑（mm） | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
額定Cv值 | 等百分比特性 | 36 | 60 | 100 | 140 | 220 | 420 | 820 |
線性特性 | 40 | 75 | 110 | 150 | 240 | 435 | 850 | |
額定行程（mm） | 25 | 38 | 50 | 75 | ||||
高精度流量特性閥芯
公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||
閥座直徑 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 |
額定Cv值 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 175 | 275 | 360 | 275 | 360 | 650 |
額定行程 | 25 | 38 | 50 | 75 | |||||||||||||||||
允許壓差
軟閥座的工作溫度和壓差的范圍 軟閥座的工作溫度和壓差的范圍
金屬閥座
A.氣?關式閥 100Kpa
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | ||||||
公稱通徑 | ||||||||||
40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
LHA1D | 1.4 | 0.2～1.0 | 有或無 | 5.1 | 4.0 | - | - | - | - | - |
1.6 | 0.2～1.0 | 有 | 25 | 19 | - | - | - | - | - | |
4.0 | 0.8～2.4 | 有 | 40 | 40 | - | - | - | - | - | |
76 | 59 | |||||||||
LHA2D | 1.4 | 0.2～1.0 | 有或無 | 9.9 | 7.7 | 6.6 | 5.4 | 4.2 | - | - |
1.6 | 0.2～1.0 | 有 | 40 | 38 | 32.9 | 27.4 | 20.8 | - | - | |
49.2 | ||||||||||
4.0 | 0.8～2.4 | 有 | 40 | 40 | 40 | 40 | 40 | - | - | |
100 | 100 | 98.7 | 82.3 | 62.8 | ||||||
LHA3D | 1.4 | 0.2～1.0 | 有或無 | 17.5 | 13.7 | 11.7 | 9.7 | 7.4 | 5.2 | - |
1.6 | 0.2～1.0 | 有 | 40 | 40 | 40 | 40 | 37 | 26.1 | - | |
87 | 67 | 58 | 48.7 | |||||||
4.0 | 0.8～2.4 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | - | |
100 | 100 | 100 | 100 | 100 | 78.6 | |||||
LHA4D | 1.4 | 0.2～1.0 | 有或無 | - | - | 20.2 | 16.7 | 12.8 | 9.0 | 7.4 |
1.6 | 0.2～1.0 | 有 | - | - | 40 | 40 | 40 | 40 | 37 | |
100 | 83.9 | 63.6 | 45 | |||||||
4.0 | 0.8～2.4 | 有 | - | - | 40 | 40 | 40 | 40 | 40 | |
100 | 100 | 100 | 100 | 100 | ||||||
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | ||||||
公稱通徑 | ||||||||||
40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
LHA1R | 1.4 | 0.2～1.0 | 有或無 | 5.1 | 4.0 | - | - | - | - | - |
2.8 | 0.8～2.4 | 有 | 36 | 27 | - | - | - | - | - | |
LHA2R | 1.4 | 0.2～1.0 | 有或無 | 9.9 | 7.7 | 6.6 | 5.4 | 4.2 | - | - |
2.8 | 0.8～2.4 | 有 | 40 | 40 | 40 | 38.4 | 29.3 | - | - | |
68.1 | 53.9 | 46 | ||||||||
LHA3R | 1.4 | 0.2～1.0 | 有或無 | 17.5 | 13.7 | 11.7 | 9.7 | 7.4 | 5.2 | - |
2.8 | 0.8～2.4 | 有 | 40 | 40 | 40 | 40 | 40 | 36.7 | - | |
100 | 95.7 | 81.7 | 68 | 51.8 | ||||||
LHA4R | 1.4 | 0.2～1.0 | 有或無 | - | - | 20.2 | 16.7 | 12.8 | 9.0 | 7.4 |
2.8 | 0.8～2.4 | 有 | - | - | 40 | 40 | 40 | 40 | 40 | |
100 | 100 | 89.7 | 63 | 51 | ||||||
LVA5R | 1.4 | 0.2～1.0 | 有或無 | - | - | - | - | 17.5 | 12.3 | 10.2 |
1.4 | 0.4～1.2 | 有或無 | - | - | - | - | 40 | 37 | 30.7 | |
52 | ||||||||||
2.8 | 0.8～2.4 | 有 | - | - | - | - | 40 | 40 | 40 | |
100 | 80 | 70 | ||||||||
LVA6R | 4.0 | 1.9～3.5 | 有 | - | - | - | - | 40 | - | - |
100 | ||||||||||
5.0 | 1.9～4.0 | 有 | - | - | - | - | - | 40 | - | |
100 | ||||||||||
1.最大允許壓差不超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.黑線框內數字表示閥配用標準規格執行機構
軟閥座
A.氣?關式閥 100KPa
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | ||||||
公稱通徑 | ||||||||||
40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
LHA1D | 1.4 | 0.2～1.0 | 有或無 | 3.6* | 2.8* | - | - | - | - | - |
1.6 | 0.2～1.0 | 有 | 17 | 13 | - | - | - | - | - | |
4.0 | 0.8～2.4 | 有 | 30 | 30 | - | - | - | - | - | |
LHA2D | 1.4 | 0.2～1.0 | 有或無 | 6.9* | 5.4* | 4.6* | 3.8* | 2.9* | - | - |
1.6 | 0.2～1.0 | 有 | 30 | 26.6 | 23.0 | 19.2 | 14.6 | - | - | |
4.0 | 0.8～2.4 | 有 | 30 | 30 | 30 | 30 | 30 | - | - | |
LHA3D | 1.4 | 0.2～1.0 | 有或無 | 12.3* | 9.6* | 8.2* | 6.8* | 5.2* | 3.6* | - |
1.6 | 0.2～1.0 | 有 | 30 | 30 | 30 | 30 | 25.9 | 18.3 | - | |
4.0 | 0.8～2.4 | 有 | 30 | 30 | 30 | 30 | 30 | 30 | - | |
LHA4D | 1.4 | 0.2～1.0 | 有或無 | - | - | 14.1* | 11.7* | 9.0* | 6.3* | 5.2* |
1.6 | 0.2～1.0 | 有 | - | - | 30 | 30 | 30 | 30 | 25.9 | |
4.0 | 0.8～2.4 | 有 | - | - | 30 | 30 | 30 | 30 | 30 | |
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | ||||||
公稱通徑 | ||||||||||
40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
LHA1R | 1.4 | 0.2～1.0 | 有或無 | 3.6* | 2.8* | - | - | - | - | - |
2.8 | 0.8～2.4 | 有 | 25 | 19 | - | - | - | - | - | |
LHA2R | 1.4 | 0.2～1.0 | 有或無 | 6.9* | 5.4* | 4.6* | 3.8* | 2.9* | - | - |
2.8 | 0.8～2.4 | 有 | 30 | 30 | 30 | 26.9 | &nbs | |||
<
<
<
<
<
<
<
<
<
<
