J41H-25C黑皮鍛鋼電站截止閥/高中壓鍛鋼法蘭電站截止閥/J41Y鍛造鑄鋼高壓電站截止閥J41H-100C/高溫高壓電站鍛鋼電站截止閥/手動鍛鋼法蘭電站截止閥用于Class150lb～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。

適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

鍛鋼電站截止閥工作原理：

鍛鋼電站截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。電站截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。

鍛鋼電站截止閥產品特點：

1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。

2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。

3、閥瓣和閥座的密封面采用司太立鈷基硬質合金堆焊而成。

4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。

5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

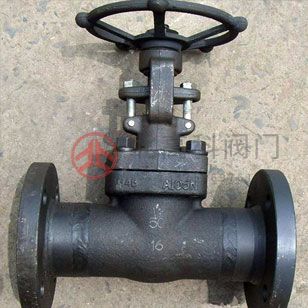

J41H鍛鋼法蘭電站截止閥結構和特征：

1.電站截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.

2.全徑或縮徑

3.明桿支架式

4.自定心壓板壓套式

5.螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

6.整體式上密封座

7.承插端符合ASME B16.11

8.螺紋連接端(NPT)符合ANSI/ASME B1.20.1

9.閥瓣可變換為節流型、針型、球型和止回型

性能參數

試驗項目（PN）   1.6      2.4  4.0    6.4     10.0     16.0

強度試驗2.43.8      6.0    9.6     15.0      24.0

密封試驗1.762.754.4    7.04     11.0      17.6

氣密封試驗0.6

適用溫度≤425℃

適用介質水、油品、蒸氣

零件材料

注意：1、客戶需求的其他材質也可采用鍛鋼截止閥。密封面料配對由客戶指定內件代號決定。

2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；

150～600LB

NPS

900～1500LB

零件材料

規格尺寸及重量
