襯膠隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4、一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用，隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。

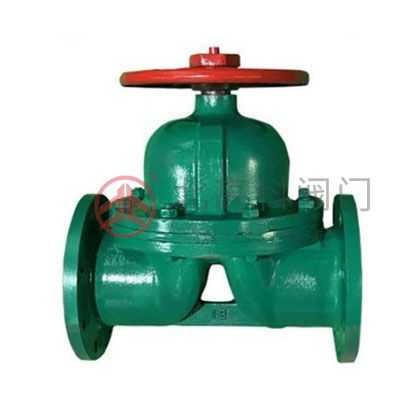

G41J-10襯膠隔膜閥
襯膠隔膜閥型號：G41J | 襯膠隔膜閥通徑：15MM-300MM | 襯膠隔膜閥使用壓力：1.0MPA -1.6MPA |
襯膠隔膜閥連接方式：法蘭連接 | 襯膠隔膜閥操作方式：手動 | 襯膠隔膜閥主要功能：起開關作用 |
襯膠隔膜閥使用介質：耐腐蝕介質 | 襯膠隔膜閥材質：外鑄鐵內襯膠 | 襯膠隔膜閥標準：機械部標準或定做非標 |
BS 5156標準?！◎?qū)動方式：手動、氣動（常開或常閉）、電動。法蘭連接隔膜閥 設計與制造符合中國國家標準基本結構形式：堰式，直流式 公稱壓力PN0.6~1.0(Mpa) 公稱能徑DN15-400(mm)
手動 | G41J(堰式) | 手動 | G641J(往復式) |
G41F5(堰式) | G641F5(往復式) | ||
G45J(直流式) | G6B41F(常閉式) | ||
G45F5(直流式) | G6B41F5(常閉式) | ||
電動 | G9B41J(防爆式) | 電動 | G941J(普通型) |
G9B41F5(防爆式) | G941F5(普通型) |
遵循規范 | STANDARD |
設計與制造 | GB12239 |
結構長度 | GB1221/JB1688 |
法蘭尺寸 | JB78/JB79(GB HG SH) |
壓力試驗 | GB/T13927 |
標簽 | GB12220 |
供貨 | GB/T12252 |
襯膠手動隔膜閥主要零部件材料表：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體、閥蓋、閥瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥桿 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里層 | FEP（F46） PFA PCTFE（F3） | |||||
4 | 隔膜 | FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠） | |||||
5 | 閥桿螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
襯膠手動隔膜閥外形連接尺寸及重量：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體、閥蓋、閥瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥桿 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里層 | FEP（F46） PFA PCTFE（F3） | |||||
4 | 隔膜 | FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠） | |||||
5 | 閥桿螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
<
<
<
<
<
<
<
<
<
<
